国産光造形3DプリンターACCULAS®シリーズ
| ACCULAS®BA-85S, |
ACCULAS®BA-45S, |
ACCULAS®BA-30H, |
| ACCULAS®BA-30S, |
|
|
-
スペック
仕様 (前機種との比較)
| |
|

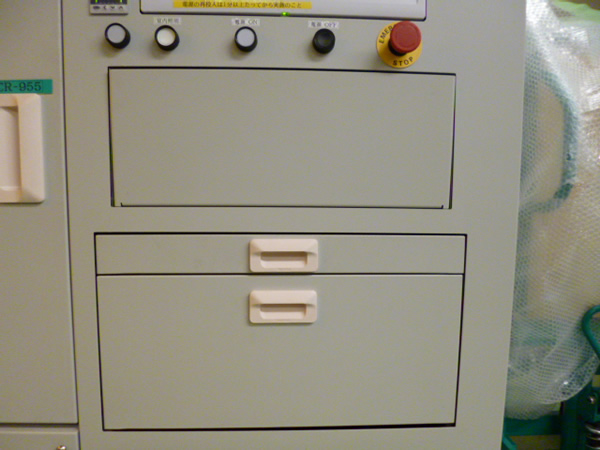

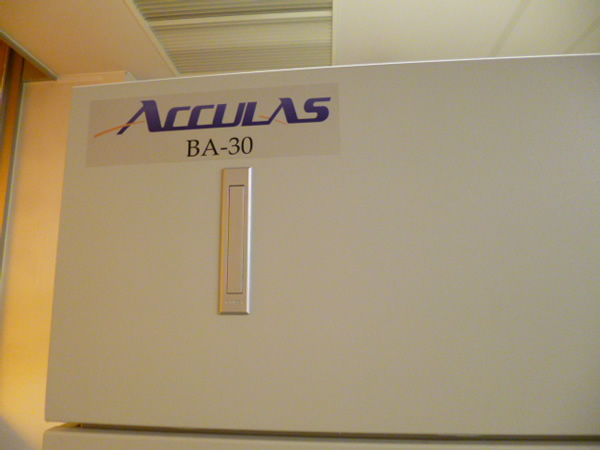

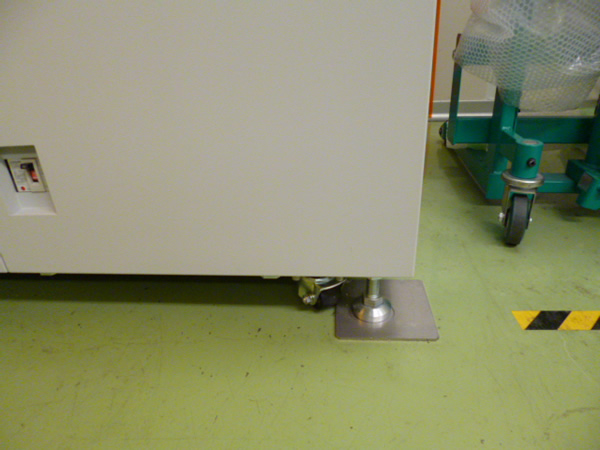

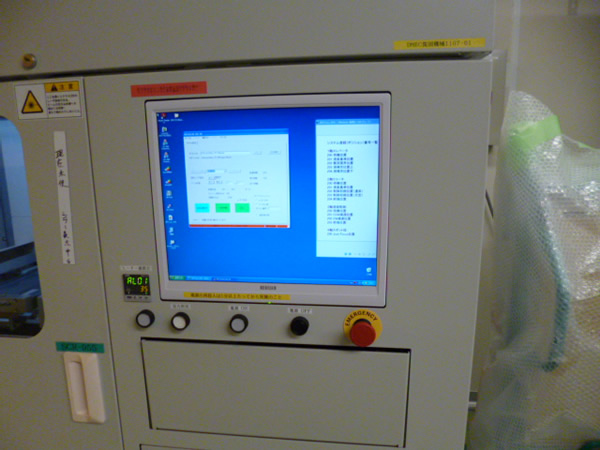

ACCULAS® BA-30S |
| 本体 |
装置外形寸法 |
1400 × 800 × 1790mm |
| （W×D×H） |
（パトライト含まず） |
| 重量 |
630kg(レジン含まず) |
| 電源 |
単相 AC100V 13A |
| 設置環境 |
23±3℃ 60%RH以下 |
| レジンタンク容量 |
造形高さ 100mm 22L |
| 造形高さ 200mm 35.5L |
| 造形高さ 300mm 49L |
| 光学系 |
レーザー |
固体レーザー（355nm,300mW） |
| パワー制御 |
AOMによるレーザーパワー制御 |
| 偏向装置 |
デジタル制御方式 |
| ガルバノスキャナー |
| スポット径 |
φ60～φ300μm |

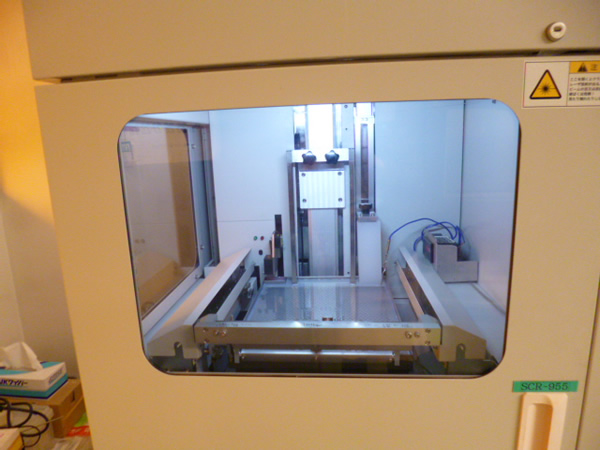

| 造形 |
造形エリア |
300 × 300 × 100mm |
| （W×D×H） |
300 × 300 × 200mm |
| |
300 × 300 × 300mm |
| |
（任意にタンクを選定） |
| 積層ピッチ |
50～150μm |
| 安全 |
レーザー |
クラス1（搭載するレーザーはクラス3B） |
光硬化性樹脂物性
| |
|
|
SCR®735 |
SCR®737 |
| |
材料タイプ |
|
エポキシ系 |
樹脂液の
特性値 |
臨界露光量：Ec |
mJ/cm2 |
23 |
15 |
| 硬化深度：Dp |
μm |
160 |
150 |
| 粘度 (25℃) |
mPa・s |
0.47 |
0.63 |
| 密度 (25℃) |
g/cm3 |
1.13 |
1.11 |
| |
ポストキュア |
|
無し |
80℃/2h |
無し |
80℃/2h |
硬化物の
物理的特性 |
引張強さ |
MPa |
45 |
67 |
47 |
49 |
| 引張弾性率 |
MPa |
2,510 |
2,410 |
1,700 |
1,700 |
| 破断時の伸び |
% |
7 |
10 |
18 |
20 |
| 曲げ強さ |
MPa |
83 |
97 |
67 |
71 |
| 曲げ弾性率 |
MPa |
2,530 |
2,570 |
2,030 |
2,090 |
| HDT (低荷重) |
℃ |
56 |
85 |
63 |
76 |
| HDT (高荷重) |
℃ |
52 |
66 |
50 |
56 |
| その他 |
安全性 |
|
非危険物
劇物 |
非危険物
劇物 |
